FYZIKÁLNÍ SPECIFIKACE |
||||||
|
Jmenovité napětí Nominální kapacita (10 hodin) |
12V 180Ah |
|
||||
|
Dimenze |
Délka Šířka Výška kontejneru Celková výška |
560 ± 2 mm (22,05 palce) 125±2 mm (4,92 palce) 316 ± 2 mm (12,44 palce) 316 ± 2 mm (12,44 palce) |
||||
|
Hmotnost |
Cca. 56,9 kg ± 3 procenta (125,4 liber) |
|||||
|
Standardní terminál |
Koncovka se šroubem a maticí Typ šroubu: M6 |
|||||
|
|

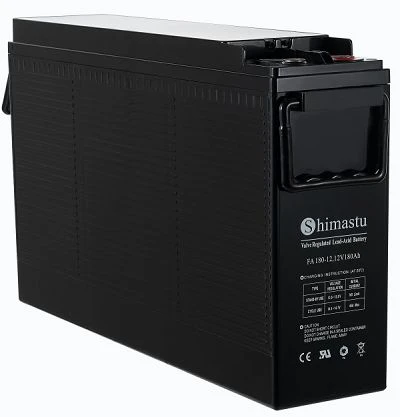

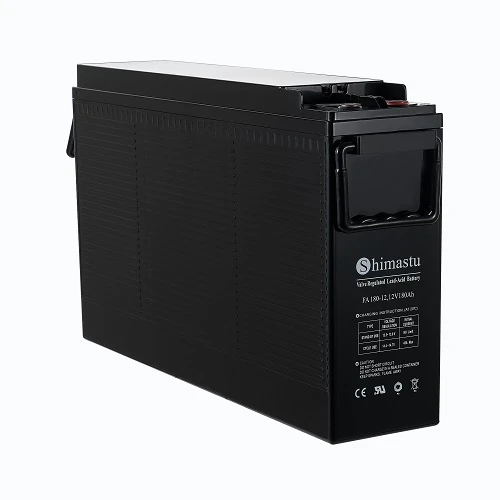

Záložní baterie řady Shimastu FA s předním přístupem jsou speciálně navrženy pro telekomunikační průmysl s 15letou životností v provozu s plovoucím provozem. S koncovkami na přední straně se tyto baterie snadno instalují a udržují. Rozměry svorek se vejdou do 19-palcové a 23-palcové standardní napájecí skříně. |
|||||
|
ELEKTRICKÉ SPECIFIKACE |
||||||
|
Charakteristika |

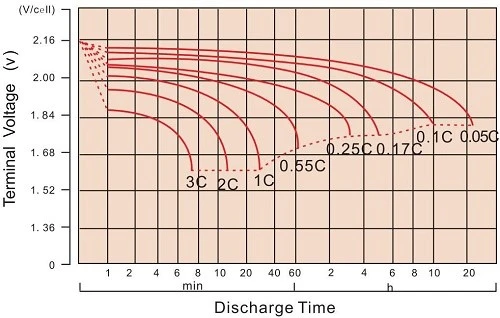

Křivky výboje @ 25 stupňů (77 stupňů F) |
|||||
|
Kapacita |
20hodinová sazba (9,55A) sazba 10 hodin (18A) 5hodinová sazba (30,6A) 3hodinová sazba (45A) sazba za 1 hodinu (99 A) |
191Ah 180Ah 153Ah 135Ah 99Ah |
|
|||
|
Kapacita ovlivněna podle teploty |
45 stupňů (1170F） 40 stupňů (1040F） 25 stupňů (770F） 0 stupeň （320F） |
105 procent 102 procent 100 procent 85 procent |
||||
|
Max. Vybíjecí proud |
1800 A (5 sekund) |
|||||
|
Zkratový proud |
2700A |
|||||
|
Vnitřní odpor |
Plně nabitá baterie (25 stupňů, 770F) 3.4mΩ |
|||||
|
Navržený život |
Větší nebo rovno 15 let (plovoucí) při 25 stupních ( 770F ) |
|||||
|
Konstantní napětí Nabít |
Cyklus |
Počáteční nabíjecí proud menší než 45A Napětí 14,1~14,4V při 25 stupních (770F ) Teplotní koeficient –30mV/stupeň |
||||
|
Pohotovostní |
Bez omezení počátečního nabíjecího proudu Napětí 13,5~13,8V při 25 stupních (770F ) Teplotní koeficient –20mV/stupeň |
|||||
|
KONSTANTNÍ VÝBĚR PROUDU A@25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
420.9 |
327.9 |
195.6 |
111.6 |
50.9 |
34.1 |
22.9 |
19.1 |
9.90 |
|
1.65V |
397.8 |
313.5 |
187.8 |
107.4 |
49.4 |
33.2 |
22.6 |
18.8 |
9.82 |
|
1.70V |
366.1 |
293.5 |
179.6 |
103.3 |
48.0 |
32.3 |
22.2 |
18.5 |
9.65 |
|
1.75V |
335.1 |
273.1 |
171.7 |
99.0 |
46.5 |
31.5 |
21.9 |
18.2 |
9.55 |
|
1.80V |
303.4 |
252.4 |
164.1 |
95.5 |
45.0 |
30.6 |
21.6 |
18.0 |
9.44 |
|
KONSTANTNÍ VÝKON JMENOVITÝ VÝBĚR WATT NA BUŇKU @ 25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
715.3 |
573.1 |
355.5 |
209.8 |
97.2 |
65.8 |
45.0 |
37.6 |
19.4 |
|
1.65V |
689.1 |
556.1 |
345.0 |
203.0 |
94.7 |
64.1 |
44.2 |
36.9 |
19.2 |
|
1.70V |
645.9 |
528.8 |
332.9 |
196.5 |
92.4 |
62.6 |
43.6 |
36.3 |
19.0 |
|
1.75V |
602.0 |
499.3 |
321.4 |
189.4 |
90.1 |
61.3 |
43.1 |
36.0 |
18.8 |
|
1.80V |
554.3 |
467.4 |
310.5 |
183.6 |
87.4 |
59.8 |
42.6 |
35.4 |
18.7 |
