FYZIKÁLNÍ SPECIFIKACE |
||||||
|
Jmenovité napětí Nominální kapacita (10 hodin) |
12V 150Ah |
|
||||
|
Dimenze |
Délka Šířka Výška kontejneru Celková výška |
551 ± 2 mm (21,69 palce) 109±2 mm (4,29 palce) 287 ± 2 mm (11,30 palce) 287 ± 2 mm (11,30 palce) |
||||
|
Hmotnost |
Cca. 44,5 kg ± 3 procenta (98,10 liber) |
|||||
|
Standardní terminál |
Koncovka se šroubem a maticí Typ šroubu: M6 |
|||||
|
|

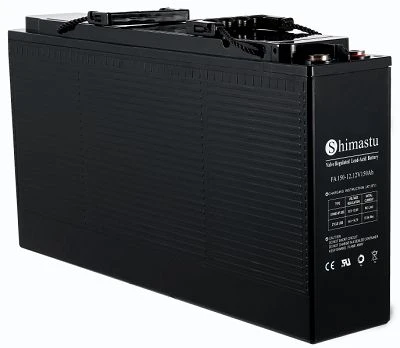

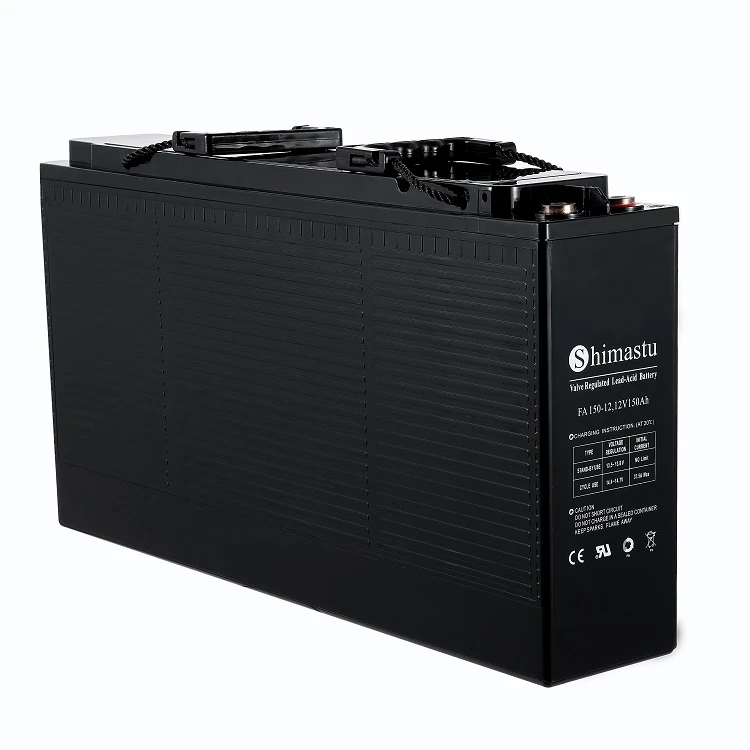

Záložní baterie řady Shimastu FA s předním přístupem jsou speciálně navrženy pro telekomunikační průmysl s 15letou životností v provozu s plovoucím provozem. S koncovkami na přední straně se tyto baterie snadno instalují a udržují. Rozměry svorek se vejdou do 19-palcové a 23-palcové standardní napájecí skříně. |
|||||
|
ELEKTRICKÉ SPECIFIKACE |
||||||
|
Charakteristika |

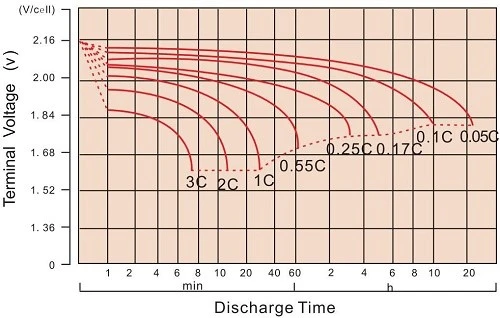

Křivky výboje @ 25 stupňů (77 stupňů F) |
|||||
|
Kapacita |
sazba 20 hodin (7,95 A) sazba 10 hodin (15A) sazba 5 hodin (25,5 A) 3hodinová sazba (37,5A) sazba za 1 hodinu (82,5 A) |
159Ah 150Ah 128Ah 113Ah 83Ah |
|
|||
|
Kapacita ovlivněna podle teploty |
45 stupňů (1170F） 40 stupňů (1040F） 25 stupňů (770F） 0 stupeň （320F） |
105 procent 102 procent 100 procent 85 procent |
||||
|
Max. Vybíjecí proud |
1500A (5 sekund) |
|||||
|
Zkratový proud |
2680A |
|||||
|
Vnitřní odpor |
Plně nabitá baterie (25 stupňů, 770F) 4.0mΩ |
|||||
|
Navržený život |
Větší nebo rovno 15 let (plovoucí) při 25 stupních ( 770F ) |
|||||
|
Konstantní napětí Nabít |
Cyklus |
Počáteční nabíjecí proud menší než 38A Napětí 14,1~14,4V při 25 stupních (770F ) Teplotní koeficient –30mV/stupeň |
||||
|
Pohotovostní |
Bez omezení počátečního nabíjecího proudu Napětí 13,5~13,8V při 25 stupních (770F ) Teplotní koeficient –20mV/stupeň |
|||||
|
KONSTANTNÍ VÝBĚR PROUDU A@25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
350.7 |
273.3 |
163.0 |
93.0 |
42.5 |
28.4 |
19.1 |
15.9 |
8.25 |
|
1.65V |
331.5 |
261.2 |
156.5 |
89.5 |
41.1 |
27.6 |
18.8 |
15.7 |
8.18 |
|
1.70V |
305.1 |
244.5 |
149.6 |
86.1 |
40.0 |
26.9 |
18.5 |
15.4 |
8.05 |
|
1.75V |
279.2 |
227.6 |
143.1 |
82.5 |
38.8 |
26.2 |
18.3 |
15.2 |
7.95 |
|
1.80V |
252.8 |
210.4 |
136.8 |
79.5 |
37.5 |
25.5 |
18.0 |
15.0 |
7.86 |
|
KONSTANTNÍ VÝKON JMENOVITÝ VÝBĚR WATT NA BUŇKU @ 25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
596.1 |
477.6 |
296.2 |
174.9 |
81.0 |
54.8 |
37.5 |
31.3 |
16.1 |
|
1.65V |
574.2 |
463.4 |
287.5 |
169.2 |
78.9 |
53.4 |
36.9 |
30.7 |
16.0 |
|
1.70V |
538.2 |
440.7 |
277.4 |
163.7 |
77.0 |
52.2 |
36.3 |
30.3 |
15.8 |
|
1.75V |
501.7 |
416.1 |
267.8 |
157.8 |
75.1 |
51.1 |
35.9 |
30.0 |
15.7 |
|
1.80V |
461.9 |
389.5 |
258.8 |
153.0 |
72.8 |
49.8 |
35.5 |
29.5 |
15.6 |
