FYZIKÁLNÍ SPECIFIKACE |
||||||
|
Jmenovité napětí |
12V 200Ah |
|
||||
|
Dimenze |
Délka |
522 ± 2 mm (20,55 palce) 240±2 mm (9,45 palce) 219±2 mm (8,62 palce) 223 ± 2 mm (8,78 palce) |
||||
|
Hmotnost |
Cca. 61,2 kg (134,92 liber) | |||||
|
Standardní terminál |
Koncovka se šroubem a maticí Typ šroubu: M8 |
|||||
|
|
Gelové baterie řady Shimastu Gel jsou vyráběny se speciálními separátory a silikagelem, které znehybňují elektrolyt uvnitř baterie, jsou ideální pro časté cyklické hluboké vybíjení nebo pohotovostní aplikace v drsném prostředí a mají dlouhou životnost. Funkce: 1. Speciální design polární desky, který zajišťuje navrženou životnost plovoucího nabití 15 let při 25 stupních (770F ) 2.Vyrovnané rozložení proudu, aktivní materiál není snadné spadnout 3. Vysoká účinnost rekombinace plynu 4. Dobrá odolnost proti hlubokému vybití 5.Žádné delaminační jevy v elektrolytu 6.Vyrobeno s vysokou porézností |
|||||
| ELEKTRICKÉ SPECIFIKACE | ||||||
|
Charakteristika |

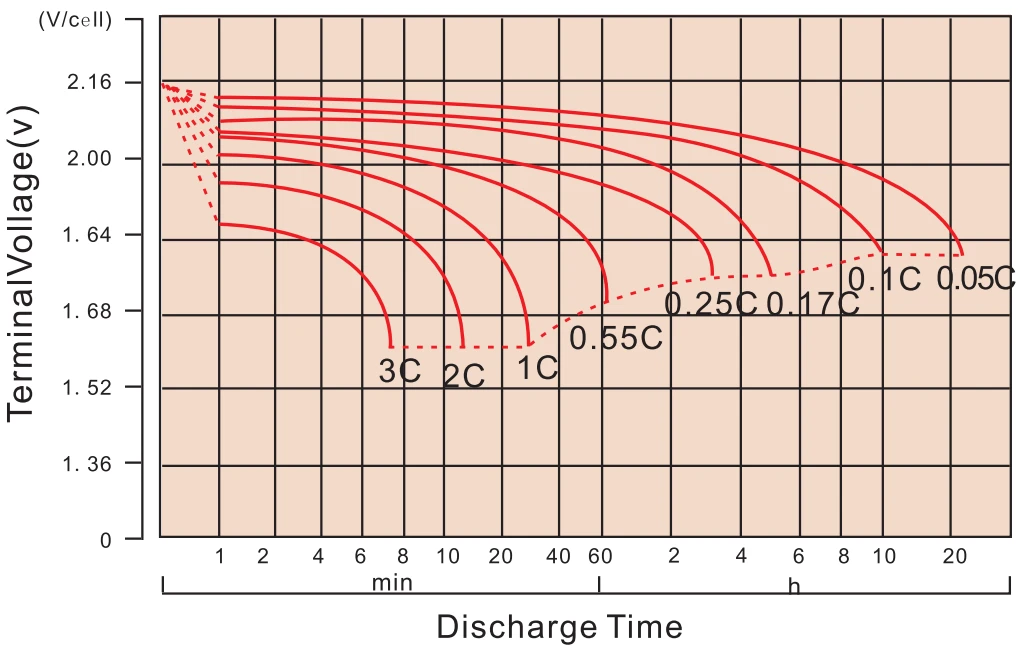

Křivky výboje @ 25 stupňů (77 stupňů F) |
|||||
|
Kapacita |
sazba 10 hodin (20A) 5hodinová sazba (34A) 3hodinová sazba (50A) sazba za 1 hodinu (120A) |
200Ah 170Ah 150Ah 120Ah |
 |
|||
|
Kapacita ovlivněna |
40 stupňů (1040F） 25 stupňů (770F） 0 stupeň （320F） |
102 procent 100 procent 85 procent |
||||
|
Maximální vybíjecí proud |
2000A (5 s) | |||||
|
Zkratový proud |
3430A | |||||
|
Vnitřní odpor |
Plně nabitá baterie (25 stupňů, 770F) 4mΩ | |||||
|
Konstantní napětí |
Cyklus |
Počáteční nabíjecí proud menší než 50A Napětí 14,1~14,4V při 25 stupních (770F ) Teplotní koeficient –30mV/stupeň |
||||
|
Pohotovostní |
Bez omezení počátečního nabíjecího proudu Napětí 13,5~13,8V při 25 stupních (770F ) Teplotní koeficient –20mV/stupeň |
|||||
|
KONSTANTNÍ VÝBĚR PROUDU A@25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
477.1 |
352.1 |
216.7 |
124.0 |
56.6 |
37.9 |
25.4 |
21.2 |
11.0 |
|
1.65V |
438.7 |
336.6 |
208.0 |
119.3 |
54.8 |
36.8 |
25.1 |
20.9 |
10.9 |
|
1.70V |
404.0 |
315.3 |
198.9 |
114.8 |
53.3 |
35.9 |
24.7 |
20.5 |
10.7 |
|
1.75V |
369.8 |
293.6 |
190.0 |
110.0 |
51.7 |
35.0 |
24.4 |
20.3 |
10.6 |
|
1.80V |
334.8 |
271.0 |
181.8 |
106.1 |
50.0 |
34.0 |
24.0 |
20.0 |
10.5 |
|
KONSTANTNÍ VÝKON JMENOVITÝ VÝBĚR WATT NA BUŇKU @ 25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
789.4 |
615.7 |
397.7 |
233.2 |
108.0 |
73.1 |
50.0 |
41.8 |
21.7 |
|
1.65V |
760.4 |
597.3 |
385.7 |
225.6 |
105.2 |
71.2 |
49.1 |
41.1 |
21.4 |
|
1.70V |
712.9 |
567.7 |
372.4 |
218.3 |
102.7 |
69.6 |
48.5 |
40.6 |
21.1 |
|
1.75V |
664.3 |
536.3 |
359.7 |
210.5 |
100.2 |
68.1 |
47.9 |
40.0 |
21.0 |
|
1.80V |
611.7 |
502.2 |
347.2 |
204.0 |
97.1 |
66.5 |
47.3 |
39.3 |
20.8 |
