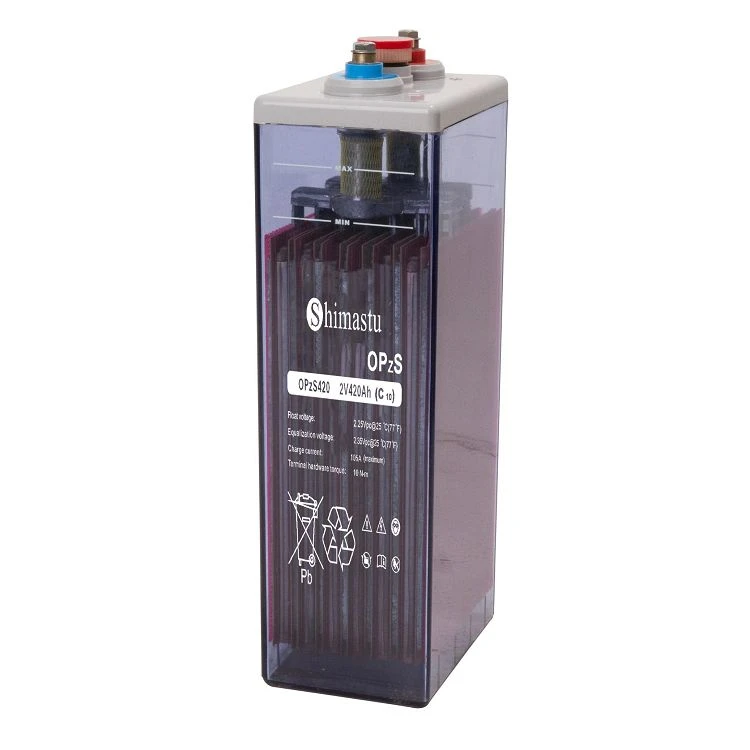

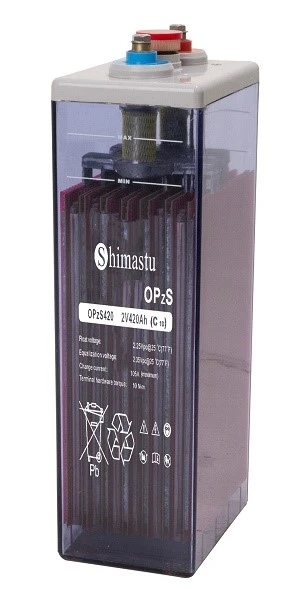

Trubková baterie OPzS420 |
|||||
|
FYZIKÁLNÍ SPECIFIKACE |
||||||
|
Jmenovité napětí Nominální kapacita (10 hodin) |
2V 420Ah |
|
||||
|
Dimenze |
Délka Šířka Výška kontejneru Celková výška |
145 ± 2 mm (5,71 palce) 206 ± 2 mm (8,11 palce) 471 ± 2 mm (18,54 palce) 526±2 mm (20,70 palce) |
||||
|
Hmotnost |
Cca. 32 kg ± 3 procenta (70,53 liber) |
|||||
|
Standardní terminál |
Koncovka se šrouby a maticemi Typ šroubu: M8 |
|||||
|
|
||||||
|
ELEKTRICKÉ SPECIFIKACE |
||||||
|
Charakteristika |
Hlavní výhody |
|||||
|
Kapacita |
20hodinová sazba (24,82 A t0 1,80 V/článek) 10hodinová sazba (42,25 A t0 1,80 V/článek) 5hodinová sazba (72,16A t0 1,75V/článek) 1hodinová sazba (242,3 A t0 1,60 V/článek) |
496,4Ah 422,5Ah 360,8 Ah 242,3 Ah |
|
|||
|
Provozní teplota Rozsah |
Výboj: -20 stupňů ~55 stupňů Nabíjení: -10 stupňů ~45 stupňů Skladování: -15 stupňů ~45 stupňů |
|||||
|
Max. Vybíjecí proud |
2000A (5s) |
|||||
|
Zkratový proud |
4500A |
|||||
|

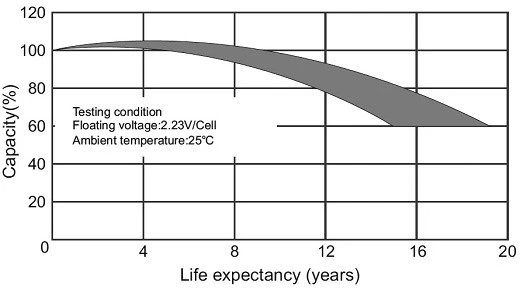

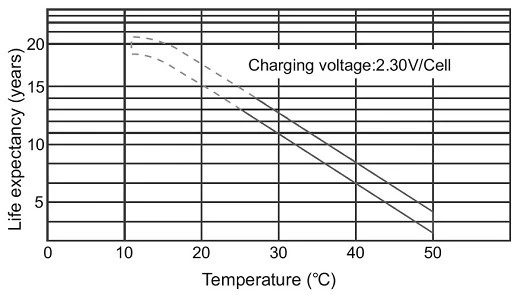

Navržený život |
20 let (plovoucí) při 25 stupních (770F) |
|||||
|
Vnitřní odpor |
Plně nabitá baterie (25 stupňů, 770F) 0.5mΩ |
|||||
|

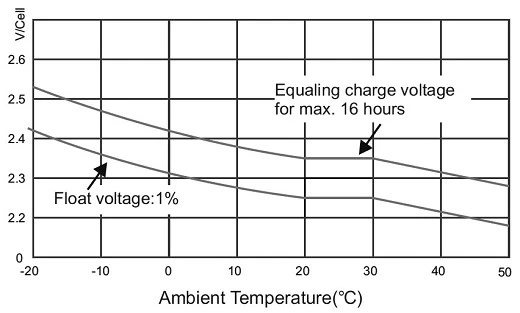

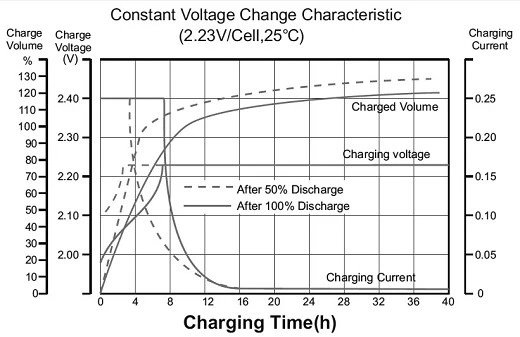

Konstantní napětí Nabít |

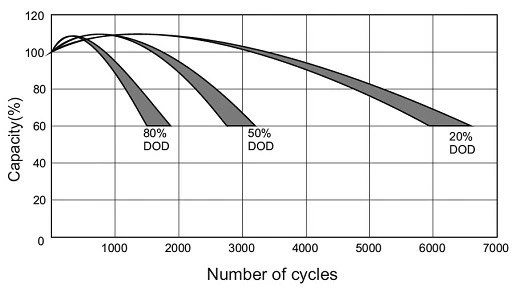

Cyklus |
Počáteční nabíjecí proud menší než: menší nebo roven 100A Napětí: 2,35~2,40V při 25 stupních (770F ) Teplotní koeficient –5mV/stupeň |
||||
|
Pohotovostní |
Bez omezení počátečního nabíjecího proudu Napětí: 2,23V při 25 stupních (770F ) Teplotní koeficient –3mV/stupeň |
|||||
|
KONSTANTNÍ VÝBĚR PROUDU A@25 stupňů |
|||||||||
|
FV/TIME |
30 min |
1h |
2h |
3h |
4h |
5h |
8h |
10h |
24h |
|
1.60V |
354 |
242 |
151 |
109 |
87 |
75 |
53.6 |
44.6 |
19.82 |
|
1.65V |
342 |
237 |
148 |
107 |
86 |
74 |
53.2 |
44.3 |
19.80 |
|
1.70V |
328 |
230 |
144 |
106 |
85 |
73 |
52.5 |
44.1 |
19.61 |
|
1.75V |
316 |
223 |
141 |
103 |
83 |
72 |
51.6 |
43.5 |
19.28 |
|
1.80V |
289 |
212 |
135 |
101 |
81 |
70 |
50.3 |
42.1 |
18.82 |
|
1.85V |
256 |
197 |
128 |
98 |
79 |
68 |
48.8 |
41.6 |
18.23 |
|
KONSTANTNÍ VÝKON JMENOVITÝ VÝBĚR WATT NA BUŇKU @ 25 stupňů |
|||||||||
|
FV/TIME |
30 min |
1h |
2h |
3h |
4h |
5h |
8h |
10h |
24h |
|
1.60V |
645 |
446 |
279 |
202 |
161 |
139 |
99.6 |
82.8 |
37.00 |
|
1.65V |
630 |
437 |
273 |
199 |
159 |
137 |
98.8 |
82.5 |
36.92 |
|
1.70V |
605 |
424 |
267 |
196 |
158 |
135 |
97.5 |
82.0 |
36.50 |
|
1.75V |
584 |
414 |
262 |
192 |
155 |
134 |
96.2 |
81.3 |
36.20 |
|
1.80V |
539 |
399 |
255 |
191 |
154 |
133 |
95.5 |
79.5 |
35.74 |
|
1.85V |
487 |
374 |
244 |
187 |
151 |
130 |
93.7 |
79.8 |
35.32 |
|
Trubková baterie OPzS420 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
