FYZIKÁLNÍ SPECIFIKACE |
||||||
|
Jmenovité napětí Nominální kapacita (10 hodin) |
12V 120Ah |
|
||||
|
Dimenze |
Délka Šířka Výška kontejneru Celková výška |
407 ± 2 mm (16,02 palce) 174±2 mm (6,85 palce) 238±2 mm (9,37 palce) 238±2 mm (9,37 palce) |
||||
|
Hmotnost |
Cca. 35,5 kg ± 3 procenta (78,26 liber) |
|||||
|
Standardní terminál |
Koncovka se šroubem a maticí Typ šroubu: M6 |
|||||
|
|
Gelové baterie řady Shimastu Gel jsou vyráběny se speciálními separátory a silikagelem, které znehybňují elektrolyt uvnitř baterie, jsou ideální pro časté cyklické hluboké vybíjení nebo pohotovostní aplikace v drsném prostředí a mají dlouhou životnost. Funkce 1. Speciální design polární desky, který zajišťuje navrženou životnost plovoucího nabití 15 let při 25 stupních (770F ) 2. Rovnoměrné rozložení proudu, aktivní materiál není snadné spadnout 3. Vysoká účinnost rekombinace plynu 4. Dobrá odolnost proti hlubokému vybití 5. Žádné delaminační jevy v elektrolytu 6. Vyrobeno s vysokou porézností |
|||||
|
ELEKTRICKÉ SPECIFIKACE |
||||||
|
Charakteristika |

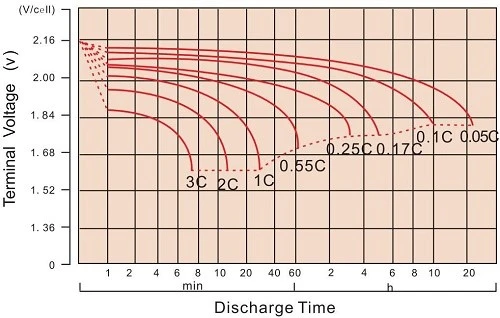

Křivky výboje @ 25 stupňů (77 stupňů F) |
|||||
|
Kapacita |
sazba 10 hodin (12A) 5hodinová sazba (20,4A) 3hodinová sazba (30A) sazba za 1 hodinu (66A) |
120Ah 102Ah 90Ah 66Ah |
|
|||
|
Kapacita ovlivněna podle teploty |
40 stupňů (1040F） 25 stupňů (770F） 0 stupeň （320F） |
102 procent 100 procent 85 procent |
||||
|
Maximální vybíjecí proud |
1200A (5 s) |
|||||
|
Zkratový proud |
2220A |
|||||
|
Vnitřní odpor |
Plně nabitá baterie (25 stupňů, 770F)5.2mΩ |
|||||
|
Konstantní napětí Nabít |
Cyklus |
Počáteční nabíjecí proud menší než 30A Napětí 14,1~14,4V při 25 stupních (770F ) Teplotní koeficient –30mV/stupeň |
||||
|
Pohotovostní |
Bez omezení počátečního nabíjecího proudu Napětí 13,5~13,8V při 25 stupních (770F ) Teplotní koeficient –20mV/stupeň |
|||||
|
KONSTANTNÍ VÝBĚR PROUDU A@25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
280.7 |
220.1 |
131.3 |
74.4 |
34.0 |
22.7 |
15.3 |
12.7 |
6.62 |
|
1.65V |
258.1 |
210.4 |
126.1 |
71.6 |
32.9 |
22.1 |
15.1 |
12.5 |
6.53 |
|
1.70V |
237.6 |
197.1 |
120.6 |
68.9 |
32.0 |
21.5 |
14.8 |
12.3 |
6.44 |
|
1.75V |
217.5 |
183.5 |
115.2 |
66.0 |
31.0 |
21.0 |
14.6 |
12.2 |
6.36 |
|
1.80V |
196.9 |
169.4 |
110.2 |
63.6 |
30.0 |
20.4 |
14.4 |
12.0 |
6.30 |
|
KONSTANTNÍ VÝKON JMENOVITÝ VÝBĚR WATT NA BUŇKU @ 25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
464.4 |
384.8 |
238.6 |
139.9 |
64.8 |
43.9 |
30.0 |
25.1 |
13.0 |
|
1.65V |
447.3 |
373.3 |
231.5 |
135.3 |
63.1 |
42.7 |
29.5 |
24.7 |
12.8 |
|
1.70V |
419.3 |
354.8 |
223.5 |
131.0 |
61.6 |
41.8 |
29.1 |
24.3 |
12.7 |
|
1.75V |
390.7 |
335.1 |
215.6 |
126.3 |
60.1 |
40.9 |
28.7 |
24.0 |
12.6 |
|
1.80V |
359.8 |
313.9 |
208.4 |
122.4 |
58.2 |
39.9 |
28.4 |
23.6 |
12.5 |
