FYZIKÁLNÍ SPECIFIKACE |
||||||
|
Jmenovité napětí Nominální kapacita (10 hodin) |
12V 100Ah |
|
||||
|
Dimenze |
Délka Šířka Výška kontejneru Celková výška |
331 ± 2 mm (13,03 palce) 172 ± 2 mm (6,77 palce) 216±2 mm (8,50 palce) 222 ± 2 mm (8,74 palce) |
||||
|
Hmotnost |
Cca. 31 kg ± 3 procenta (68,32 liber) |
|||||
|
Standardní terminál |
B3 (svorka se šroubem a maticí) Typ šroubu: M6 |
|||||
|
|

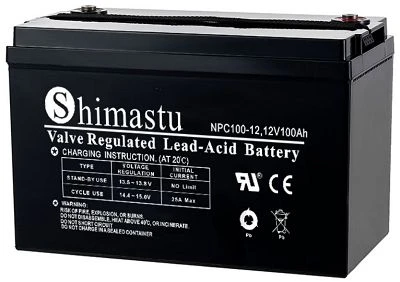

Baterie Shimastu řady NPC s hlubokým cyklem jsou baterie s hlubokým cyklem navržené tak, aby se pravidelně hluboce vybíjely s využitím většiny své kapacity, což je nejběžnější baterie používaná pro solární off-grid a hybridní skladování energie, stejně jako pro mnoho dalších aplikací. |
|||||
|
ELEKTRICKÉ SPECIFIKACE |
||||||
|
Charakteristika |

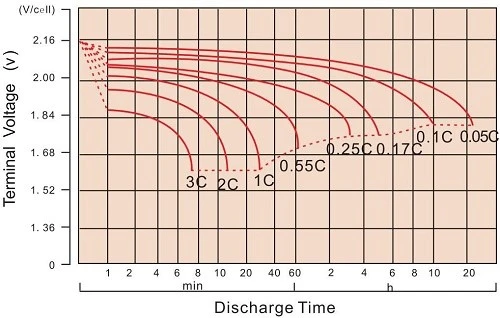

Křivky výboje @ 25 stupňů (77 stupňů F) |
|||||
|
Kapacita |
sazba 10 hodin (10A) sazba 5 hodin (17A) 3hodinová sazba (25A) sazba za 1 hodinu (55A) |
100Ah 85Ah 75Ah 55Ah |
|
|||
|
Kapacita ovlivněna podle teploty |
40 stupňů (1040F) 25 stupňů (770F) 0 stupeň (320F) |
102 procent 100 procent 85 procent |
||||
|
Maximální vybíjecí proud |
1000A (5 s) |
|||||
|
Zkratový proud |
2150A |
|||||
|
Vnitřní odpor |
Plně nabitá baterie (25 stupňů, 770F) 6.8mΩ |
|||||
|
Navržený život |
Větší nebo rovno 700 cyklům @ 50 procent DOD (25 stupňů) |
|||||
|
Konstantní napětí Nabít |
Cyklus |
Počáteční nabíjecí proud menší než 25A Napětí 14,1~14,4V při 25 stupních (770F ) Teplotní koeficient –30mV/stupeň |
||||
|
Pohotovostní |
Bez omezení počátečního nabíjecího proudu Napětí 13,5~13,8V při 25 stupních (770F ) Teplotní koeficient –20mV/stupeň |
|||||
|
KONSTANTNÍ VÝBĚR PROUDU A@25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
KONSTANTNÍ VÝKON JMENOVITÝ VÝBĚR WATT NA BUŇKU @ 25 stupňů |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 hod |
3 HR |
5 HR |
8 hod |
10 HR |
20 HR |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
